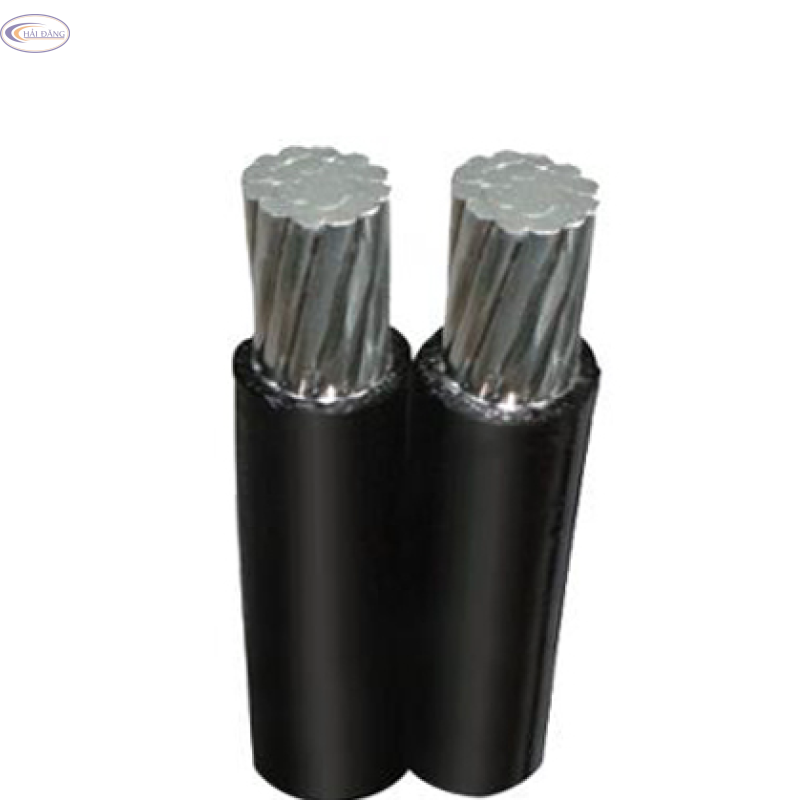

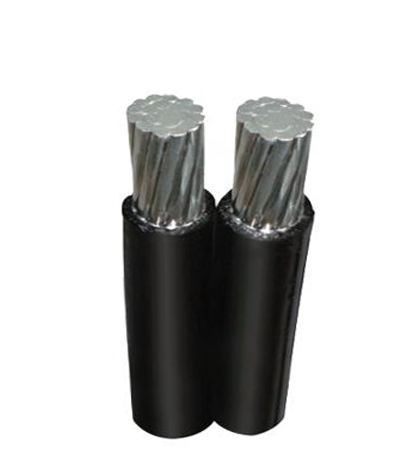

Dây cáp điện lực nhôm 2 lõi LV-ABC-0.6/1kV

Mã SP: LV-ABC-2x | Xuất xứ: Việt Nam | 226

Thương hiệu:

Giá: 9.209đ 12.070đ / Mét (chưa bao gồm 10% VAT)

Đường kính: 10mm 16mm 25mm 35mm 50mm 70mm 95mm 120mm 150mm

- +

SKU: LV-ABC-2x
Nhà sản xuất: Cadivi
Chất lượng: Mới 100%
Chứng từ: Hóa đơn VAT
Quy cách tính: Mét

TỔNG QUAN

Cáp vặn xoắn hạ thế ruột nhôm LV-ABC dùng cho hệ thống truyền tải và phân phối điện treo trên không, cấp điện áp 0,6/1 kV.

TIÊU CHUẨN ÁP DỤNG

TCVN 6447 / AS 3560.1

Liên hệ tư vấn

Bộ phận kinh doanh:

Mr Quang : 0987 769 646

Ms Trâm : 0971 308 471

Ms Nhung : 0357 020 471

Ms Loan : 0988 381 725

Quyền lợi khách hàng

Đổi trả dễ dàng

Bảo hành nhanh chóng

Nhiều ưu đãi bất ngờ

Giao hàng tiện lợi

NHẬN BIẾT LÕI

Bằng gân nổi và số trên nền cách điện màu đen.
Hoặc theo yêu cầu khách hàng.

CẤU TRÚC

CADIVI_18_LV_ABC_Brochure_2pp_print-1

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U0/U: 0,6/1 kV.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 80 ^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250 ⁰C.
Kiểu: toàn bộ cáp chịu lực căng đỡ, các pha và trung tính có kích thước bằng nhau.
Cách điện: XLPE màu đen (có pha Masterbatch, hàm lượng carbon ≥ 2 %) kháng tia UV, với ứng suất kéo tối đa để có thể truyền qua phần cách điện XLPE tại kẹp căng là 40 MPa.
Dạng ruột dẫn: sợi nhôm xoắn đồng tâm và ép chặt.
Vật liệu của ruột dẫn: Nhôm với suất kéo đứt tối thiểu là 140 MPa.
Lực căng làm việc tối đa bằng 28 % lực kéo đứt nhỏ nhất của bó cáp (28 % MBL).
Lực căng hằng ngày tối đa 18% lực kéo đứt nhỏ nhất của bó cáp (18 % MBL).

5.1 ĐẶC TÍNH KỸ THUẬT CỦA LÕI CÁP

TECHNICAL CHARACTERISTICS OF CABLE CORE.

Ruột dẫn - Conductor				Tải kéo đứt nhỏ nhất của ruột dẫn	Chiều dày trung bình nhỏ nhất của cách điện	Chiều dày nhỏ nhất của cách điện tại điểm bất kỳ	Chiều dày lớn nhất của cách điện tại điểm bất kỳ	Đường kính lõi tối đa (không kể gân nổi)	Tải nhỏ nhất đối với độ bám dính của cách điện
Tiết diện danh định	Số lượng sợi trong ruột dẫn	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 200C	Tải kéo đứt nhỏ nhất của ruột dẫn	Chiều dày trung bình nhỏ nhất của cách điện	Chiều dày nhỏ nhất của cách điện tại điểm bất kỳ	Chiều dày lớn nhất của cách điện tại điểm bất kỳ	Đường kính lõi tối đa (không kể gân nổi)	Tải nhỏ nhất đối với độ bám dính của cách điện
Nominal area	Number of wires in conductor	Approx. conductor diameter	Max. DC resistance at 20⁰C	Min. breaking load of conductor	Min. averange thickness of insulation excluding ribs	Min. thickness of insulation at any point	Max. thickness of insulation at any point	Maximum diameter of core (excluding ribs)	Min. load for ahension of insulation
mm²	N⁰	mm	Ω/km	kN	mm	mm	mm	mm	kg
16	7	4,75	1,91	2,2	1,3	1,07	1,9	7,9	-
25	7	6,0	1,20	3,5	1,3	1,07	1,9	9,2	-
35	7	7,1	0,868	4,9	1,3	1,07	1,9	10,3	-
50	7	8,3	0,641	7,0	1,5	1,25	2,1	11,9	100
70	19	9,9	0,443	9,8	1,5	1,25	2,1	13,6	140
95	19	11,7	0,320	13,3	1,7	1,43	2,3	15,9	190
120	19	13,1	0,253	16,8	1,7	1,43	2,3	17,5	240
150	19	14,7	0,206	21,0	1,7	1,43	2,3	18,9	300

5.2 ĐẶC TÍNH KỸ THUẬT CỦA CÁP

TECHNICAL CHARACTERISTICS OF CABLE.

Tiết diện danh định	Khả năng mang tải cho phép mỗi pha (*)			Bán kính uốn cong tối thiểu của bó cáp			Tải kéo đứt nhỏ nhất của bó cáp (MBL)			Đường kính bao ngoài tối đa của bó cáp			Khối lượng cáp gần đúng (*)
Tiết diện danh định	Max. continuos current carrying capacity per phase			Min. bending radius of cable			Min. breaking load of cable (MBL)			Max. diameter of circmscribing circle over laid-up cores			Approx. mass
Nominal area	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi
Nominal area	core	core	core	core	core	core	core	core	core	core	core	core	core	core	core
mm²	A			mm			kN			mm			kg/km
16	96	78	78	95	102	115	4,4	6,6	8,8	15,8	17,1	19,1	133	200	269
25	125	105	105	110	119	135	7,0	10,5	14,0	18,4	19,8	22,2	189	284	379
35	155	125	125	125	133	150	9,8	14,7	19,6	20,6	22,2	24,9	238	357	477
50	185	150	150	145	154	160	14,0	21,0	28,0	23,8	25,6	28,7	337	505	674
70	220	185	185	163	176	285	19,6	29,4	39,2	27,2	29,4	32,8	474	711	949
95	267	225	225	190	206	345	26,6	39,9	53,2	31,8	34,3	38,4	637	956	1275
120	309	260	260	210	226	380	33,6	50,4	67,2	35,0	37,8	42,2	780	1170	1560
150	340	285	285	227	245	410	42,0	63,0	84,0	37,8	40,8	45,6	959	1439	1920

–

ĐẶC TÍNH KỸ THUẬT

5.1 ĐẶC TÍNH KỸ THUẬT CỦA LÕI CÁP

TECHNICAL CHARACTERISTICS OF CABLE CORE.

Ruột dẫn - Conductor				Tải kéo đứt nhỏ nhất của ruột dẫn	Chiều dày trung bình nhỏ nhất của cách điện	Chiều dày nhỏ nhất của cách điện tại điểm bất kỳ	Chiều dày lớn nhất của cách điện tại điểm bất kỳ	Đường kính lõi tối đa (không kể gân nổi)	Tải nhỏ nhất đối với độ bám dính của cách điện
Tiết diện danh định	Số lượng sợi trong ruột dẫn	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 200C	Tải kéo đứt nhỏ nhất của ruột dẫn	Chiều dày trung bình nhỏ nhất của cách điện	Chiều dày nhỏ nhất của cách điện tại điểm bất kỳ	Chiều dày lớn nhất của cách điện tại điểm bất kỳ	Đường kính lõi tối đa (không kể gân nổi)	Tải nhỏ nhất đối với độ bám dính của cách điện
Nominal area	Number of wires in conductor	Approx. conductor diameter	Max. DC resistance at 20⁰C	Min. breaking load of conductor	Min. averange thickness of insulation excluding ribs	Min. thickness of insulation at any point	Max. thickness of insulation at any point	Maximum diameter of core (excluding ribs)	Min. load for ahension of insulation
mm²	N⁰	mm	Ω/km	kN	mm	mm	mm	mm	kg
16	7	4,75	1,91	2,2	1,3	1,07	1,9	7,9	-
25	7	6,0	1,20	3,5	1,3	1,07	1,9	9,2	-
35	7	7,1	0,868	4,9	1,3	1,07	1,9	10,3	-
50	7	8,3	0,641	7,0	1,5	1,25	2,1	11,9	100
70	19	9,9	0,443	9,8	1,5	1,25	2,1	13,6	140
95	19	11,7	0,320	13,3	1,7	1,43	2,3	15,9	190
120	19	13,1	0,253	16,8	1,7	1,43	2,3	17,5	240
150	19	14,7	0,206	21,0	1,7	1,43	2,3	18,9	300

5.2 ĐẶC TÍNH KỸ THUẬT CỦA CÁP

TECHNICAL CHARACTERISTICS OF CABLE.

Tiết diện danh định	Khả năng mang tải cho phép mỗi pha (*)			Bán kính uốn cong tối thiểu của bó cáp			Tải kéo đứt nhỏ nhất của bó cáp (MBL)			Đường kính bao ngoài tối đa của bó cáp			Khối lượng cáp gần đúng (*)
Tiết diện danh định	Max. continuos current carrying capacity per phase			Min. bending radius of cable			Min. breaking load of cable (MBL)			Max. diameter of circmscribing circle over laid-up cores			Approx. mass
Nominal area	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi
Nominal area	core	core	core	core	core	core	core	core	core	core	core	core	core	core	core
mm²	A			mm			kN			mm			kg/km
16	96	78	78	95	102	115	4,4	6,6	8,8	15,8	17,1	19,1	133	200	269
25	125	105	105	110	119	135	7,0	10,5	14,0	18,4	19,8	22,2	189	284	379
35	155	125	125	125	133	150	9,8	14,7	19,6	20,6	22,2	24,9	238	357	477
50	185	150	150	145	154	160	14,0	21,0	28,0	23,8	25,6	28,7	337	505	674
70	220	185	185	163	176	285	19,6	29,4	39,2	27,2	29,4	32,8	474	711	949
95	267	225	225	190	206	345	26,6	39,9	53,2	31,8	34,3	38,4	637	956	1275
120	309	260	260	210	226	380	33,6	50,4	67,2	35,0	37,8	42,2	780	1170	1560
150	340	285	285	227	245	410	42,0	63,0	84,0	37,8	40,8	45,6	959	1439	1920
