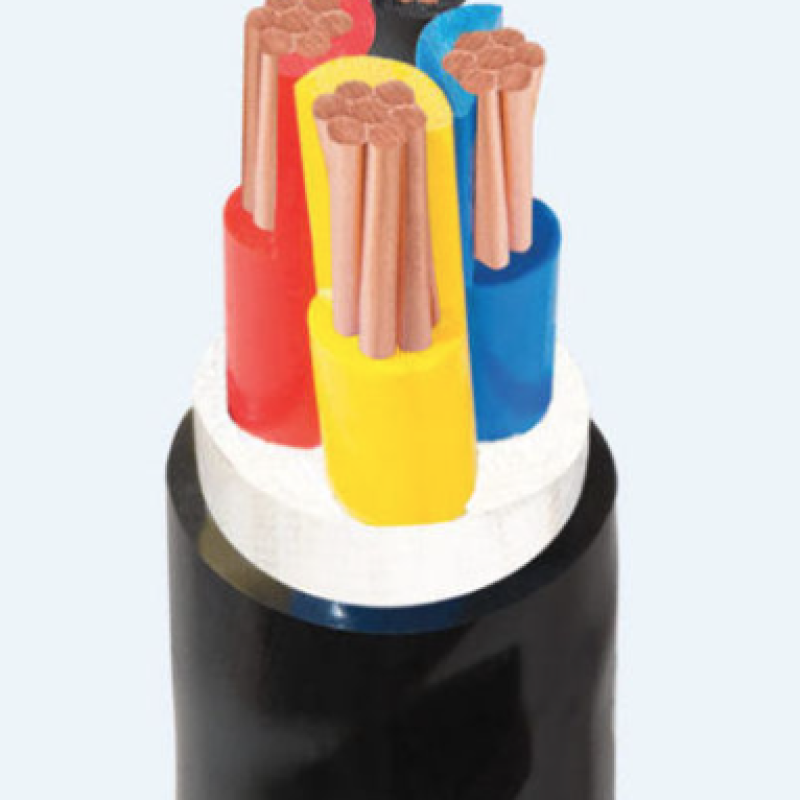

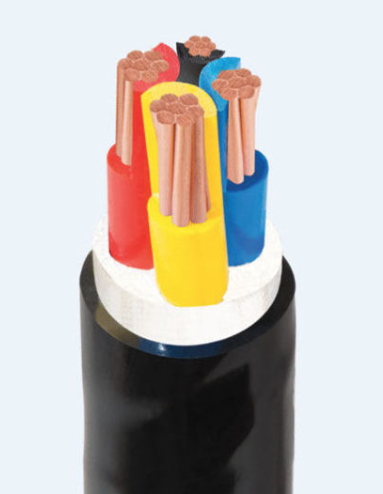

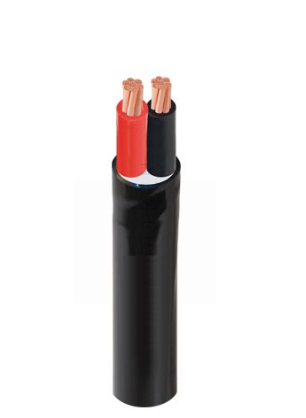

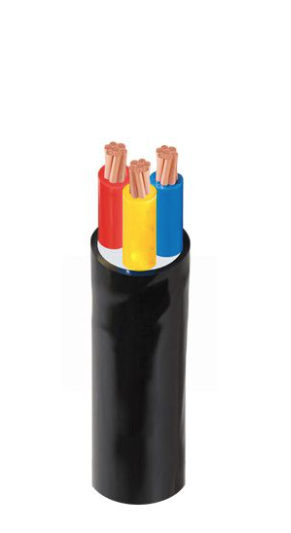

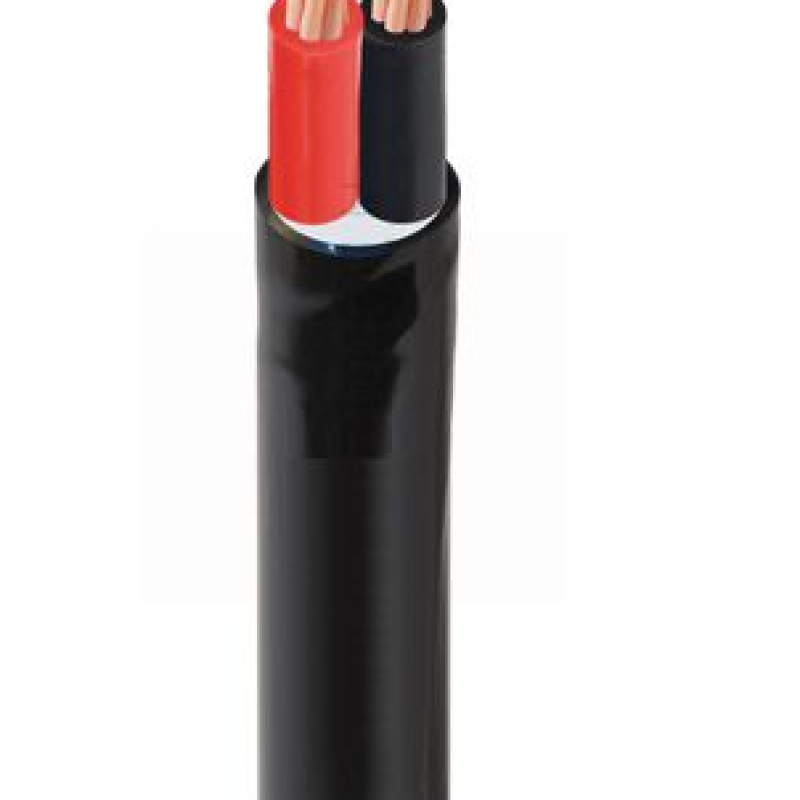

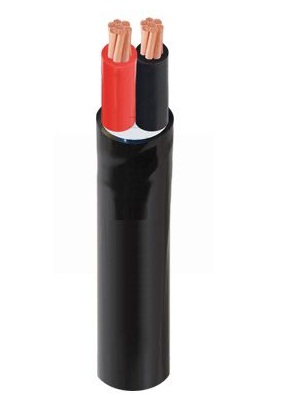

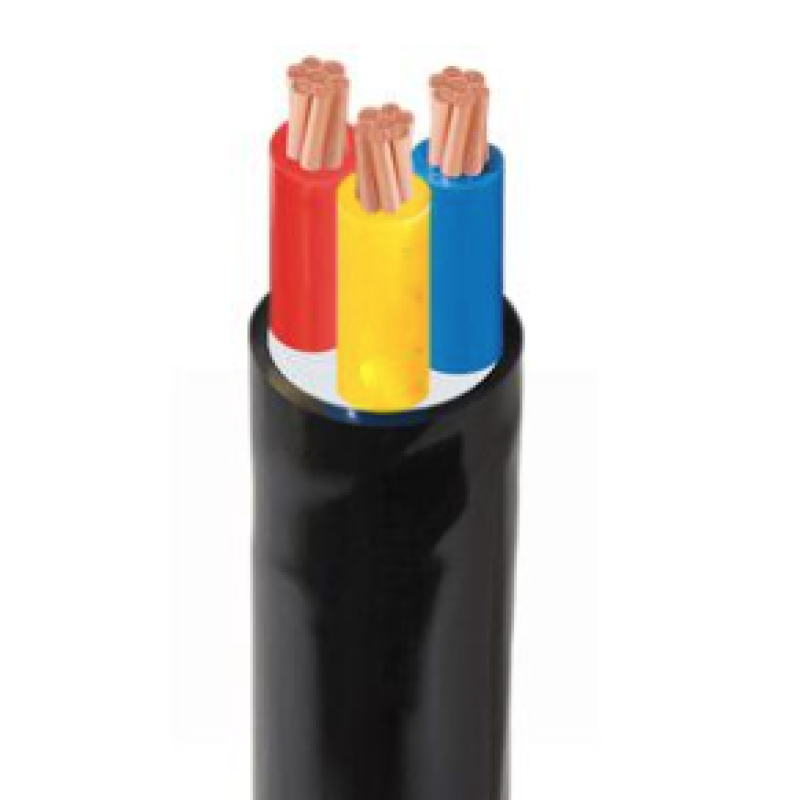

Dây cáp điện 2-3-4 lõi CVV – 300/500V

Mã SP: CVV-300/500V | Xuất xứ: Việt Nam | 13

Thương hiệu:

Giá: 14.299đ / Mét (chưa bao gồm 10% VAT)

Đường kính: 1.5mm 2.5mm 4mm 6mm 10mm

Số lõi(Core): 2 lõi 3 lõi 4 lõi

- +

SKU: CVV
Nhà sản xuất: Cadivi
Chất lượng: Mới 100%
Chứng từ: Hóa đơn VAT
Quy cách tính: Mét

TỔNG QUAN

Cáp CVV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 300/500 V, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 6610-4/ IEC 60227-4
• TCVN 6612/ IEC 60228

Liên hệ tư vấn

Bộ phận kinh doanh:

Mr Quang : 0987 769 646

Ms Trâm : 0971 308 471

Ms Nhung : 0357 020 471

Ms Loan : 0988 381 725

Quyền lợi khách hàng

Đổi trả dễ dàng

Bảo hành nhanh chóng

Nhiều ưu đãi bất ngờ

Giao hàng tiện lợi

NHẬN BIẾT LÕI

Bằng màu cách điện:
Màu đỏ – vàng – xanh dương – đen.
•Hoặc theo yêu cầu khách hàng.

CẤU TRÚC

CVV300-500-1

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 300/500 V.	Rated voltage U₀/U: 300/500 V.
Điện áp thử: 2 kV (5 phút).	Test voltage: 2 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.	Maximum conductor temperature for normal operation is 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160^OC:	Maximum conductor temperature for short-circuit (5s maximum duration) is 160^OC:

CÁP CVV – 300/500 V - 2 ĐẾN 4 LÕI. CVV – 300/500 V CABLE – 2 TO 4 CORES.

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày vỏ danh nghĩa Nominal thickness of sheath				*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter				*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core		3 Lõi Core	4 Lõi Core	2 Lõi Core		3 Lõi Core	4 Lõi Core
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	mm		mm	mm	kg/km		kg/km	kg/km
1,5	7/0,52	1,56	12,1	0,7	1,2	1,2	1,2	9,1		9,6	10,4	123		143	171
2,5	7/0,67	2,01	7,41	0,8	1,2	1,2	1,2	10,4		11,0	11,9	169		199	242
4	7/0,85	2,55	4,61	0,8	1,2	1,2	1,4	11,5		12,2	13,6	220		265	338
6	7/1,04	3,12	3,08	0,8	1,2	1,4	1,84	12,6		13,8	15,4	284		359	459
10	CC	3,75	1,83	1,0	1,4	1,4	1,4	15,5		16,4	17,9	443		545	676
16	CC	4,65	1,15	1,0	1,4	1,4	1,4	17,7		18,8	20,5	614		766	956
25	CC	5,80	0,727	1,2	1,4	1,6	1,6	20,8		22,5	25,0	896		1151	1470
35	CC	6,85	0,524	1,2	1,6	1,6	1,6	23,7		25,2	27,6	1190		1506	1895

CC Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
