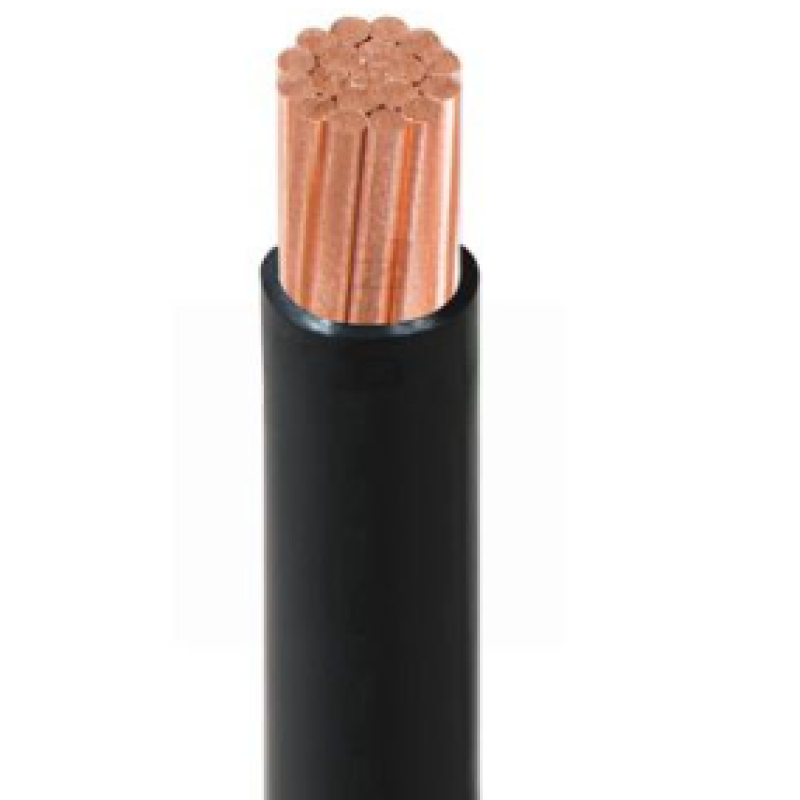

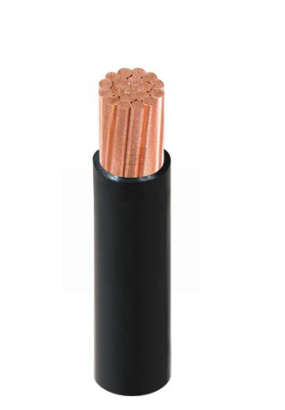

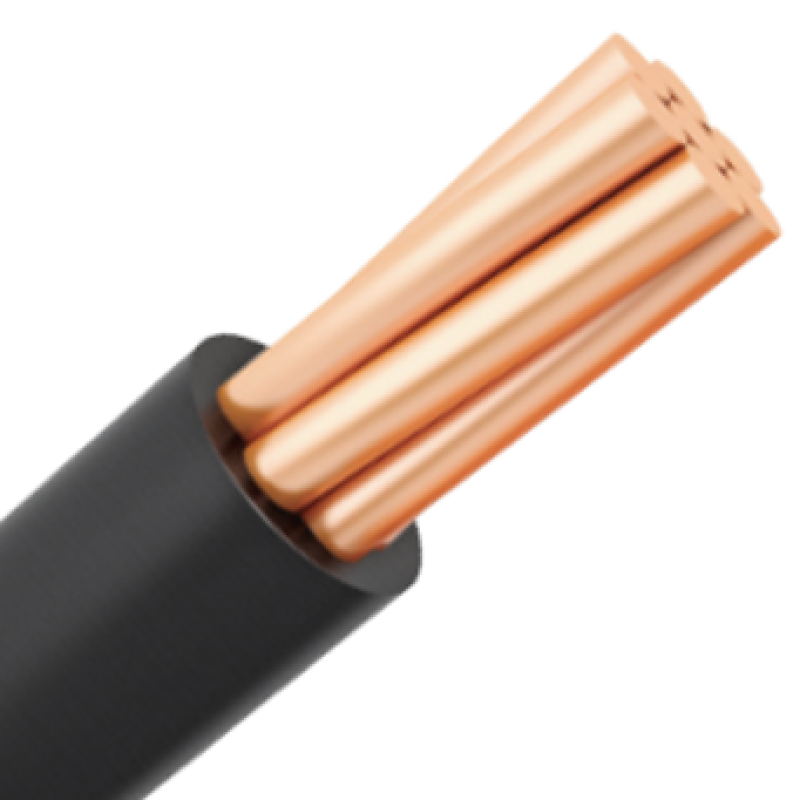

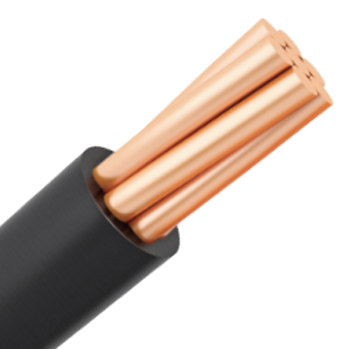

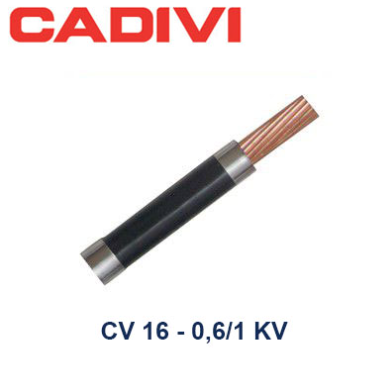

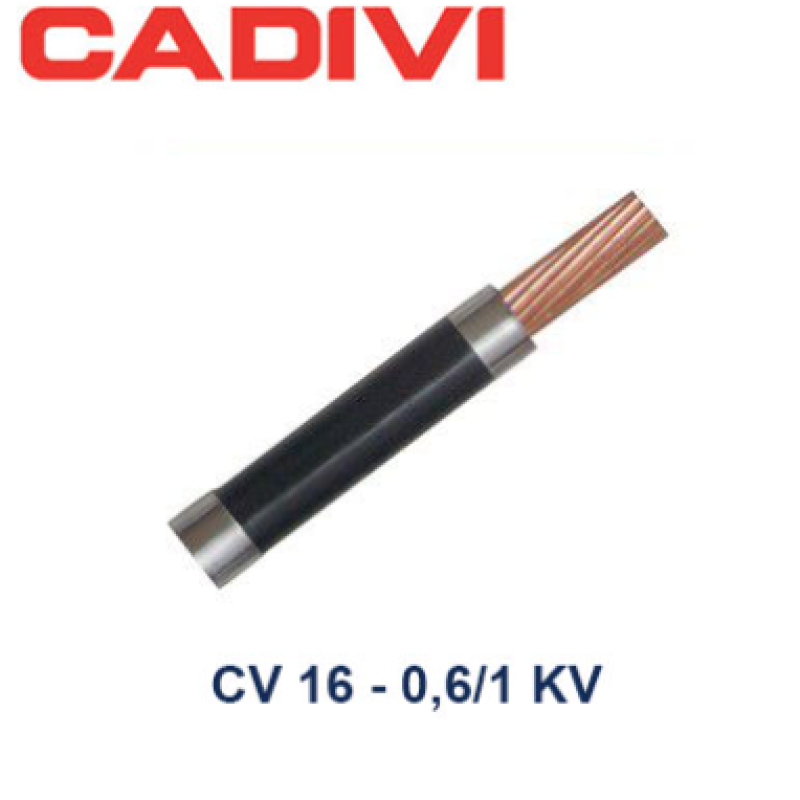

Dây cáp điện CV 16-0.6/1kV

Mã SP: CV16 | Xuất xứ: Việt Nam | 14

Giá: 42.343đ 58.810đ / Mét (chưa bao gồm 10% VAT)

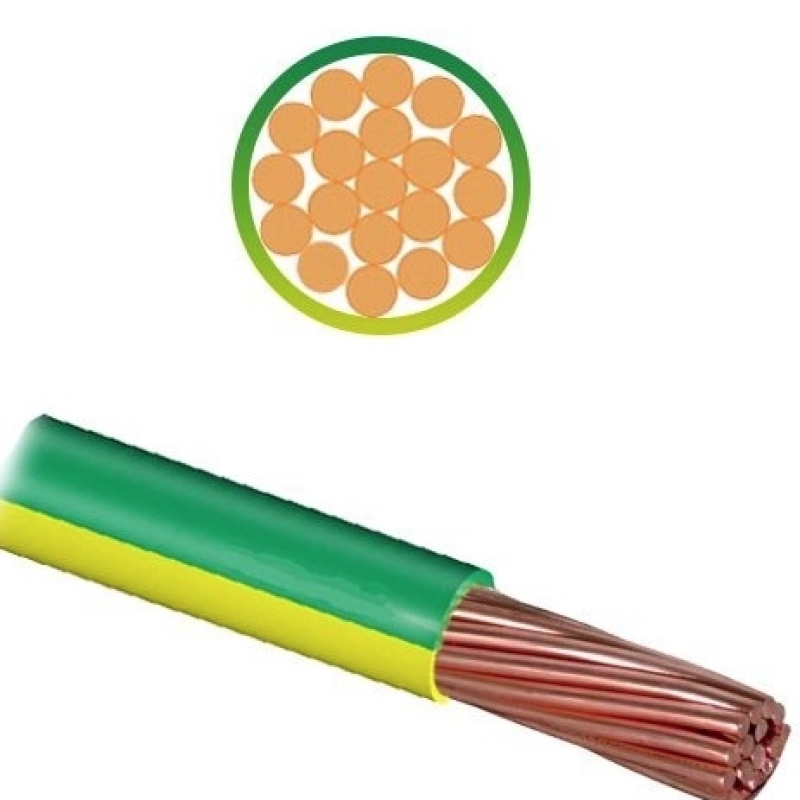

Màu sắc: Đen Sọc xanh - vàng (TER)

- +

SKU: CV-16
Nhà sản xuất: Cadivi
Chất lượng: Mới 100%
Chứng từ: Hóa đơn VAT
Quy cách tính: Mét

TỔNG QUAN

Cáp điện lực CV dùng cho hệ thống truyền tải và
phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

AS/NZS 5000.1
AS/NZS 1125

Liên hệ tư vấn

Bộ phận kinh doanh:

Mr Quang : 0987 769 646

Ms Trâm : 0971 308 471

Ms Nhung : 0357 020 471

Ms Loan : 0988 381 725

Đổi trả dễ dàng

Bảo hành nhanh chóng

Nhiều ưu đãi bất ngờ

Giao hàng tiện lợi

Bằng màu cách điện: Màu đen.
   By color of insulation: Black.
•   Hoặc theo yêu cầu khách hàng.
   Or by customer’s requirement.

CV_450-750-1

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.	Maximum conductor temperature for normal operation is 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:	Maximum conductor temperature for short-circuit (5s maximum duration) is:
140^OC, với tiết diện lớn hơn 300mm². 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².	140^OC with nominal area larger than 300mm². 160^OC with nominal area up to and include 300mm².

Ruột dẫn-Conductor				Chiều dày cách điện danh nghĩa	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)
Tiết diện danh định	Số sợi/đường kính sợi danh nghĩa	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh nghĩa	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)
Nominal Area	Number/Nominal Dia.of wire	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal thickness of insulation	Approx. overall diameter	Approx. mass
mm²	N⁰ /mm	mm	Ω/km	mm	mm	kg/km
1,0 (E)	7/0,425	1,28	18,1 ^(**)	0,6	2,5	14
1,5 (E)	7/0,52	1,56	12,1 ^(**)	0,6	2,8	20
2,5 (E)	7/0,67	2,01	7,41	0,7	3,4	32
1,0	7/0,425	1,28	18,1 ^(**)	0,8	2,9	17
1,5	7/0,52	1,56	12,1 ^(**)	0,8	3,2	23
2,5	7/0,67	2,01	7,41	0,8	3,6	33
4,0	7/0,85	2,55	4,61	1,0	4,6	53
6,0	7/1,04	3,12	3,08	1,0	5,1	74
10 10 (CC)	7/1,35 7/(CC)	4,05 3,75	1,83 1,83	1,0 1,0	6,1 5,8	117 112
16	7/CC	4,65	1,15	1,0	6,7	165
25	7/CC	5,8	0,727	1,2	8,2	258
35	7/CC	6,85	0,524	1,2	9,3	346
50	19/CC	8,0	0,387	1,4	10,8	472
70	19/CC	9,7	0,268	1,4	12,5	676
95	19/CC	11,3	0,193	1,6	14,5	916
120	19/CC	12,7	0,153	1,6	15,9	1142
150	19/CC	14,13	0,124	1,8	17,7	1415
185	37/CC	15,7	0,0991	2,0	19,7	1755
240	37/CC	18,03	0,0754	2,2	22,4	2304
300	61/CC	20,4	0,0601	2,4	25,2	2938
400	61/CC	23,2	0,0470	2,6	28,4	3783
500	61/CC	26,2	0,0366	2,8	31,8	4805
630	61/CC	30,2	0,0283	2,8	35,8	6312

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.	Maximum conductor temperature for normal operation is 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:	Maximum conductor temperature for short-circuit (5s maximum duration) is:
140^OC, với tiết diện lớn hơn 300mm². 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².	140^OC with nominal area larger than 300mm². 160^OC with nominal area up to and include 300mm².

Ruột dẫn-Conductor				Chiều dày cách điện danh nghĩa	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)
Tiết diện danh định	Số sợi/đường kính sợi danh nghĩa	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh nghĩa	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)
Nominal Area	Number/Nominal Dia.of wire	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal thickness of insulation	Approx. overall diameter	Approx. mass
mm²	N⁰ /mm	mm	Ω/km	mm	mm	kg/km
1,0 (E)	7/0,425	1,28	18,1 ^(**)	0,6	2,5	14
1,5 (E)	7/0,52	1,56	12,1 ^(**)	0,6	2,8	20
2,5 (E)	7/0,67	2,01	7,41	0,7	3,4	32
1,0	7/0,425	1,28	18,1 ^(**)	0,8	2,9	17
1,5	7/0,52	1,56	12,1 ^(**)	0,8	3,2	23
2,5	7/0,67	2,01	7,41	0,8	3,6	33
4,0	7/0,85	2,55	4,61	1,0	4,6	53
6,0	7/1,04	3,12	3,08	1,0	5,1	74
10 10 (CC)	7/1,35 7/(CC)	4,05 3,75	1,83 1,83	1,0 1,0	6,1 5,8	117 112
16	7/CC	4,65	1,15	1,0	6,7	165
25	7/CC	5,8	0,727	1,2	8,2	258
35	7/CC	6,85	0,524	1,2	9,3	346
50	19/CC	8,0	0,387	1,4	10,8	472
70	19/CC	9,7	0,268	1,4	12,5	676
95	19/CC	11,3	0,193	1,6	14,5	916
120	19/CC	12,7	0,153	1,6	15,9	1142
150	19/CC	14,13	0,124	1,8	17,7	1415
185	37/CC	15,7	0,0991	2,0	19,7	1755
240	37/CC	18,03	0,0754	2,2	22,4	2304
300	61/CC	20,4	0,0601	2,4	25,2	2938
400	61/CC	23,2	0,0470	2,6	28,4	3783
500	61/CC	26,2	0,0366	2,8	31,8	4805
630	61/CC	30,2	0,0283	2,8	35,8	6312
