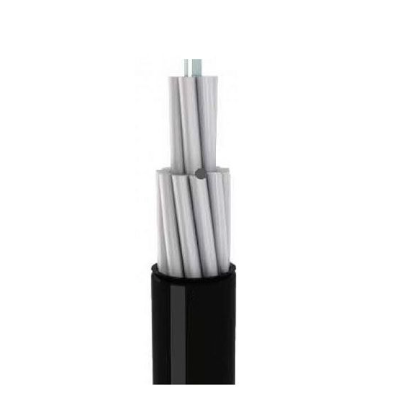

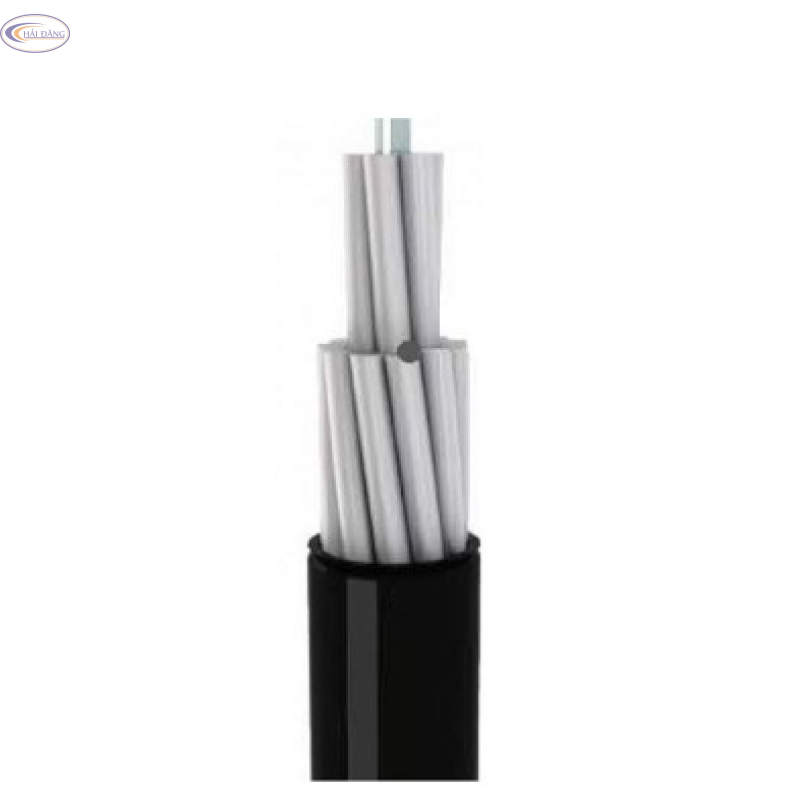

Dây cáp điện lực nhôm 1 lõi AV-0.6/1kV

Mã SP: AV-1x | Xuất xứ: Việt Nam | 844

Thương hiệu:

Giá: 6.264đ 8.210đ / Mét (chưa bao gồm 10% VAT)

Đường kính: 16mm 25mm 35mm 50mm 70mm 95mm 120mm 150mm 185mm 240mm 300mm 400mm 500mm

- +

SKU: AV-1x
Nhà sản xuất: Cadivi
Chất lượng: Mới 100%
Chứng từ: Hóa đơn VAT
Quy cách tính: Mét

TỔNG QUAN

Cáp điện lực AV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

Cáp điện lực ruột nhôm, cách điện PVC

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1 / IEC 60502-1
TCVN 6612 / IEC 60228

Liên hệ tư vấn

Bộ phận kinh doanh:

Mr Quang : 0987 769 646

Ms Trâm : 0971 308 471

Ms Nhung : 0357 020 471

Ms Loan : 0988 381 725

Quyền lợi khách hàng

Đổi trả dễ dàng

Bảo hành nhanh chóng

Nhiều ưu đãi bất ngờ

Giao hàng tiện lợi

NHẬN BIẾT LÕI

Bằng màu cách điện: Màu xám.
Hoặc theo yêu cầu khách hàng.

CẤU TRÚC

CADIVI_CV_CX_AV_AX_Brochure_4pp_160408_Print1

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.	Maximum conductor temperature for normal operation is 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:	Maximum conductor temperature for short-circuit (5s maximum duration) is:
140^OC, với tiết diện lớn hơn 300mm². 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².	140^OC with nominal area larger than 300mm². 160^OC with nominal area up to and include 300mm².

Ruột dẫn - Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	Khối lượng dây *gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Đường kính ruột dẫn *gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Khối lượng dây *gần đúng⁽⁾** Approx. mass
mm²	N⁰/mm	mm	Ω/km	mm	mm	kg/km
16	7/CC	4,65	1,91	1,0	6,7	69,3
25	7/CC	5,8	1,20	1,2	8,2	106
35	7/CC	6,85	0,868	1,2	9,3	132
50	19/CC	8,0	0,641	1,4	10,8	186
70	19/CC	9,7	0,443	1,4	12,6	259
95	19/CC	11,3	0,320	1,6	14,5	348
120	19/CC	12,7	0,253	1,6	15,9	422
150	19/CC	14,13	0,206	1,8	17,7	531
185	37/CC	15,7	0,164	2,0	19,7	650
240	37/CC	18,03	0,125	2,2	22,4	847
300	61/CC	20,4	0,100	2,4	25,2	1074
400	61/CC	23,2	0,0778	2,6	28,4	1356
500	61/CC	26,2	0,0605	2,8	31,8	1717
630	61/CC	30,2	0,0469	2,8	35,8	2209

– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại dây khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
