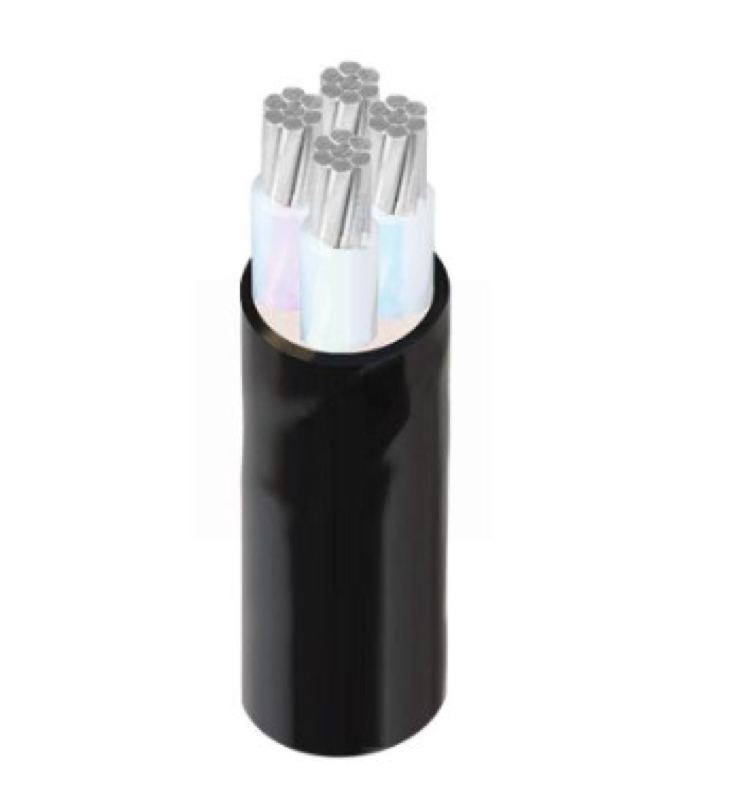

Cáp điện lực nhôm AXV-4 lõi­–0,6/1kV

• Cấp điện áp U₀/U: 0,6/1 kV.

• Rated voltage U₀/U: 0,6/1 kV.

• Điện áp thử: 3,5 kV (5 phút).

• Test voltage: 3,5 kV (5 minutes).

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90^OC.

• Maximum conductor temperature for normal operation is 90^OC.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250^oC.

• Maximum conductor temperature for short-circuit (5s maximum duration) is 250^OC.

Ruột dẫn

Conductor

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Chiều dày vỏ danh nghĩa

Nominal thickness of sheath

Đường kính tổng gần đúng⁽*⁾

Approx. overall diameter

Khối lượng cáp gần đúng⁽*⁾

Approx. mass

Tiết diện

danh nghĩa

Nominal

area

Số sợi/đường kính sợi

Number/Dia. of wire

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

1

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

1

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

1

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/km

kg/km

kg/km

kg/km

10

CC

3,75

3,08

0,7

1,4

1,8

1,8

1,8

7,5

13,7

14,6

15,9

71

181

220

269

16

CC

4,65

1,91

0,7

1,4

1,8

1,8

1,8

8,4

15,5

16,5

18,1

93

237

292

362

25

CC

5,80

1,20

0,9

1,4

1,8

1,8

1,8

9,9

18,6

19,9

21,8

131

336

419

524

35

CC

6,85

0,868

0,9

1,4

1,8

1,8

1,8

11,0

20,7

22,1

24,4

160

411

516

648

50

CC

8,00

0,641

1,0

1,4

1,8

1,8

1,9

12,3

23,4

25,0

27,8

211

539

685

879

70

CC

9,70

0,443

1,1

1,4

1,8

1,9

2,0

14,3

27,3

29,4

32,7

291

739

963

1238

95

CC

11,30

0,320

1,1

1,5

2,0

2,0

2,1

16,0

30,8

33,0

36,7

377

960

1238

1595

120

CC

12,80

0,253

1,2

1,5

2,1

2,1

2,3

17,6

34,2

36,6

40,9

459

1181

1528

1987

150

CC

14,13

0,206

1,4

1,6

2,2

2,3

2,4

19,6

38,0

40,9

45,9

575

1469

1923

2488

185

CC

15,70

0,164

1,6

1,6

2,3

2,4

2,6

21,6

42,1

45,7

51,0

692

1786

2349

3048

240

CC

18,03

0,125

1,7

1,7

2,5

2,6

2,8

24,3

48,0

51,6

57,5

890

2306

3024

3925

300

CC

20,40

0,100

1,8

1,8

2,7

2,8

3,0

27,0

53,5

57,5

64,1

1116

2891

3797

4927

400

CC

23,20

0,0778

2,0

1,9

2,9

3,1

3,3

30,4

60,2

64,9

72,8

1407

3653

4827

6271

500

CC

26,20

0,0605

2,2

2,0

-

-

-

34,0

-

-

-

1777

-

-

-

630

CC

30,20

0,0469

2,4

2,2

-

-

-

38,8

-

-

-

2330

-

-

-
