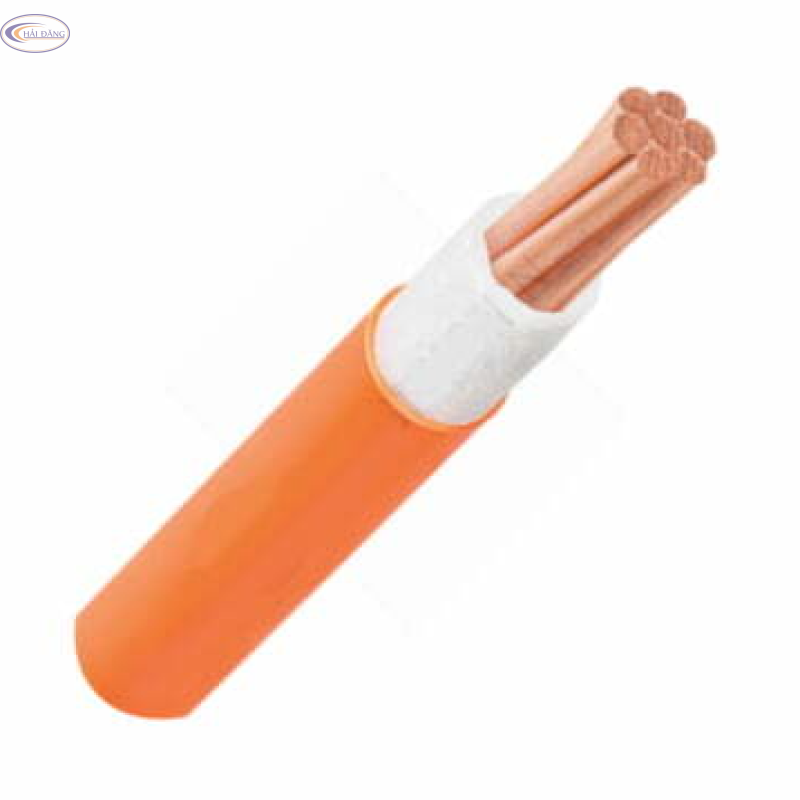

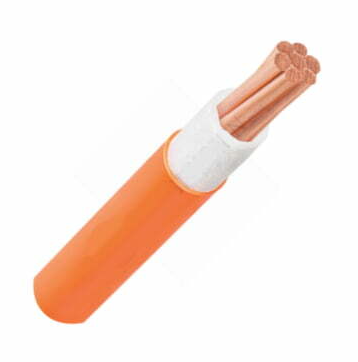

Cáp điện lực chống cháy 1 lõi CXV/FRT – 0,6/1kV

Cấp điện áp U₀/U: 0,6/1 kV.

Điện áp thử: 3,5 kV/5 phút.

Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90 ⁰C hay 110^OC.

Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250 ^OC.

Cáp chịu cháy ở 950⁰C trong 3 giờ; đáp ứng tiêu chuẩn BS 6387 Cat. C, W, Z.

Cáp chịu cháy ở 1.050⁰C trong 2 giờ; đáp ứng tiêu chuẩn AS/NZS 3013 WS5xW.

Cáp chống cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.

Bó cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

•     Rated voltage U₀/U: 0.6/1 kV.

•     Test voltage: 3.5 kV/5 minutes.

•        Maximum conductor temperature for  normal operation is 90 ⁰C or 110^OC.

•     Maximum conductor temperature for short-circuit

      (5 s maximum duration) is 250^OC.

Cables are subjected to fire at 950⁰C for 3 hours and passing BS 6387 Cat. C, W, Z.

Cables are subjected to fire at 1,050⁰C for 2 hours and passing AS/NZS 3013 WS5xW.

The  fire resistant cables have a significant reduced tendency to propagate fire.

The cables must self-extinguish after removing the fire source.

Ruột dẫn

Conductor

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Chiều dày vỏ danh nghĩa

Nominal thickness of sheath

Đường kính tổng gần đúng⁽*⁾

Approx. overall diameter

Khối lượng cáp gần đúng⁽*⁾

Approx. mass

Tiết diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

1

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

1

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

1

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/km

kg/km

kg/km

kg/km

1,5

7/0,52

1,56

12,10

0,7

1,4

1,8

1,8

1,8

6,4

12,4

13,1

14,1

52

197

218

255

2,5

7/0,67

2,01

7,41

0,7

1,4

1,8

1,8

1,8

6,9

13,3

14,0

15,2

65

238

268

317

4

7/0,85

2,55

4,61

0,7

1,4

1,8

1,8

1,8

7,4

14,4

15,2

16,5

83

294

337

404

6

7/1,04

3,12

3,08

0,7

1,4

1,8

1,8

1,8

8,0

15,5

16,4

17,9

106

362

422

511

10

CC

3,75

1,83

0,7

1,4

1,8

1,8

1,8

8,6

16,0

17,0

18,6

148

352

460

584

16

CC

4,65

1,15

0,7

1,4

1,8

1,8

1,8

9,5

17,8

18,9

20,8

205

478

637

816

25

CC

5,80

0,727

0,9

1,4

1,8

1,8

1,8

11,0

20,9

22,3

24,5

302

698

944

1218

35

CC

6,85

0,524

0,9

1,4

1,8

1,8

1,8

12,1

23,0

24,5

27,1

394

900

1230

1594

50

CC

8,00

0,387

1,0

1,4

1,8

1,8

1,9

13,4

25,7

27,5

30,5

518

1175

1619

2119

70

CC

9,70

0,268

1,1

1,4

1,8

1,9

2,0

15,3

29,5

31,7

35,3

731

1646

2300

3016

95

CC

11,30

0,193

1,1

1,5

2,0

2,0

2,1

17,1

33,0

35,4

39,4

968

2175

3034

3984

120

CC

12,70

0,153

1,2

1,5

2,1

2,1

2,3

18,7

36,4

39,0

43,6

1203

2706

3786

4992

150

CC

14,13

0,124

1,4

1,6

2,2

2,3

2,4

20,7

40,3

43,3

48,6

1484

3328

4681

6158

185

CC

15,70

0,0991

1,6

1,6

2,3

2,4

2,6

22,7

44,4

48,2

53,7

1823

4095

5778

7615

240

CC

18,03

0,0754

1,7

1,7

2,5

2,6

2,8

25,4

50,2

54,0

60,2

2373

5328

7518

9909

300

CC

20,40

0,0601

1,8

1,8

2,7

2,8

3,0

28,2

55,7

59,9

67,2

3008

6736

9522

12565

400

CC

23,20

0,0470

2,0

1,9

2,9

3,1

3,3

31,5

62,5

67,8

75,5

3859

8629

12257

16361

500

CC

26,20

0,0366

2,2

2,0

-

-

-

35,1

-

-

-

4888

-

-

-

630

CC

30,20

0,0283

2,4

2,2

-

-

-

39,9

-

-

-

6451

-

-

-
