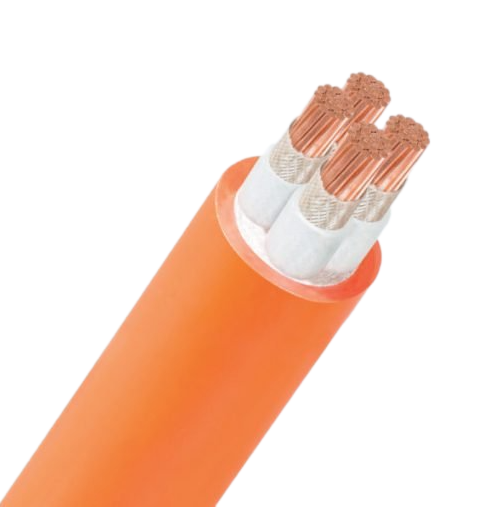

Cáp điện lực chậm cháy 3 pha + 1 lõi trung tính CXV/FRT – 0,6/1kV

• Cấp điện áp U₀/U: 0,6/1 kV.

• Rated voltage U₀/U: 0,6/1 kV.

• Điện áp thử: 3,5 kV (5 phút).

• Test voltage: 3,5 kV (5 minutes).

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90⁰C.

• Maximum conductor temperature for normal operation is 90⁰C.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250⁰C.

• Maximum conductor temperature for short-circuit (5s maximum duration) is 250⁰C.

• Cáp chậm cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.

• The flame retardant cables have a significant reduced tendency to propagate fire.

• Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

• The cables must self-extinguish after removing the fire source.

Tiết diện

danh nghĩa

Nominal

area

Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Chiều dày vỏ danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng⁽*⁾

Approx.

overall diameter

Khối lượng cáp gần đúng⁽*⁾

Approx. mass

Tiết diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

Tiết diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

mm²

mm²

N⁰/mm

mm

mm

Ω/km

mm²

N⁰/mm

mm

mm

Ω/km

mm

mm

kg/km

3x4 + 1x2,5

4

7/0,85

2,55

1,0

4,61

2,5

7/0,67

2,01

0,7

7,41

1,8

13,5

306

3x6 + 1x4

6

7/1,04

3,12

1,0

3,08

4

7/0,85

2,55

0,7

4,61

1,8

14,8

403

3x10 + 1x6

10

 CC

3,75

1,0

1,83

6

7/1,04

3,12

0,7

3,08

1,8

16,3

560

3x16 + 1x10

16

CC

4,65

1,0

1,15

10

CC

3,75

0,7

1,83

1,8

17,5

688

3x25 + 1x16

25

CC

5,80

0,9

0,727

16

CC

4,65

0,7

1,15

1,8

20,9

1037

3x35 + 1x16

35

CC

6,85

0,9

0,524

16

CC

4,65

0,7

1,15

1,8

22,8

1312

3x35 + 1x25

35

CC

6,85

0,9

0,524

25

CC

5,80

0,9

0,727

1,8

23,7

1412

3x50 + 1x25

50

CC

8,00

1,0

0,387

25

CC

5,80

0,9

0,727

1,8

26,2

1788

3x50 + 1x35

50

CC

8,00

1,0

0,387

35

CC

6,85

0,9

0,524

1,8

26,8

1882

3x70 + 1x35

70

CC

9,70

1,1

0,268

35

CC

6,85

0,9

0,524

1,9

30,5

2542

3x70 + 1x50

70

CC

9,70

1,1

0,268

50

CC

8,00

1,0

0,387

2,0

31,4

2684

3x95 + 1x50

95

CC

11,30

1,1

0,193

50

CC

8,00

1,0

0,387

2,1

34,5

3403

3x95 + 1x70

95

CC

11,30

1,1

0,193

70

CC

9,70

1,1

0,268

2,1

35,7

3626

3x120 + 1x70

120

CC

12,70

1,2

0,153

70

CC

9,70

1,1

0,268

2,2

38,8

4361

3x120 + 1x95

120

CC

12,70

1,2

0,153

95

CC

11,30

1,1

0,193

2,2

39,7

4601

3x150 + 1x70

150

CC

14,13

1,4

0,124

70

CC

9,70

1,1

0,268

2,3

42,3

5216

3x150 + 1x95

150

CC

14,13

1,4

0,124

95

CC

11,30

1,1

0,193

2,4

43,4

5477

3x185 + 1x95

185

CC

15,70

1,6

0,0991

95

CC

11,30

1,1

0,193

2,5

47,6

6550

3x185 + 1x120

185

CC

15,70

1,6

0,0991

120

CC

12,70

1,2

0,153

2,5

48,5

6798

3x240 + 1x120

240

CC

18,03

1,7

0,0754

120

CC

12,70

1,2

0,153

2,7

53,5

8506

3x240 + 1x150

240

CC

18,03

1,7

0,0754

150

CC

14,13

1,4

0,124

2,7

54,6

8798

3x240 + 1x185

240

CC

18,03

1,7

0,0754

185

CC

15,70

1,6

0,0991

2,8

56,0

9179

3x300 + 1x150

300

CC

20,40

1,8

0,0601

150

CC

14,13

1,4

0,124

2,9

59,6

10766

3x300 + 1x185

300

CC

20,40

1,8

0,0601

185

CC

15,70

1,6

0,0991

2,9

60,8

11129

3x400 + 1x185

400

CC

23,20

2,0

0,047

185

CC

15,70

1,6

0,0991

3,1

67,4

13790

3x400 + 1x240

400

CC

23,20

2,0

0,047

240

CC

18,03

1,7

0,0754

3,2

69,1

14397

• Cấp điện áp U₀/U: 0,6/1 kV.

• Rated voltage U₀/U: 0,6/1 kV.

• Điện áp thử: 3,5 kV (5 phút).

• Test voltage: 3,5 kV (5 minutes).

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90⁰C.

• Maximum conductor temperature for normal operation is 90⁰C.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250⁰C.

• Maximum conductor temperature for short-circuit (5s maximum duration) is 250⁰C.

• Cáp chậm cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.

• The flame retardant cables have a significant reduced tendency to propagate fire.

• Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

• The cables must self-extinguish after removing the fire source.

Tiết diện

danh nghĩa

Nominal

area

Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Chiều dày vỏ danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng⁽*⁾

Approx.

overall diameter

Khối lượng cáp gần đúng⁽*⁾

Approx. mass

Tiết diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

Tiết diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

mm²

mm²

N⁰/mm

mm

mm

Ω/km

mm²

N⁰/mm

mm

mm

Ω/km

mm

mm

kg/km

3x4 + 1x2,5

4

7/0,85

2,55

1,0

4,61

2,5

7/0,67

2,01

0,7

7,41

1,8

13,5

306

3x6 + 1x4

6

7/1,04

3,12

1,0

3,08

4

7/0,85

2,55

0,7

4,61

1,8

14,8

403

3x10 + 1x6

10

 CC

3,75

1,0

1,83

6

7/1,04

3,12

0,7

3,08

1,8

16,3

560

3x16 + 1x10

16

CC

4,65

1,0

1,15

10

CC

3,75

0,7

1,83

1,8

17,5

688

3x25 + 1x16

25

CC

5,80

0,9

0,727

16

CC

4,65

0,7

1,15

1,8

20,9

1037

3x35 + 1x16

35

CC

6,85

0,9

0,524

16

CC

4,65

0,7

1,15

1,8

22,8

1312

3x35 + 1x25

35

CC

6,85

0,9

0,524

25

CC

5,80

0,9

0,727

1,8

23,7

1412

3x50 + 1x25

50

CC

8,00

1,0

0,387

25

CC

5,80

0,9

0,727

1,8

26,2

1788

3x50 + 1x35

50

CC

8,00

1,0

0,387

35

CC

6,85

0,9

0,524

1,8

26,8

1882

3x70 + 1x35

70

CC

9,70

1,1

0,268

35

CC

6,85

0,9

0,524

1,9

30,5

2542

3x70 + 1x50

70

CC

9,70

1,1

0,268

50

CC

8,00

1,0

0,387

2,0

31,4

2684

3x95 + 1x50

95

CC

11,30

1,1

0,193

50

CC

8,00

1,0

0,387

2,1

34,5

3403

3x95 + 1x70

95

CC

11,30

1,1

0,193

70

CC

9,70

1,1

0,268

2,1

35,7

3626

3x120 + 1x70

120

CC

12,70

1,2

0,153

70

CC

9,70

1,1

0,268

2,2

38,8

4361

3x120 + 1x95

120

CC

12,70

1,2

0,153

95

CC

11,30

1,1

0,193

2,2

39,7

4601

3x150 + 1x70

150

CC

14,13

1,4

0,124

70

CC

9,70

1,1

0,268

2,3

42,3

5216

3x150 + 1x95

150

CC

14,13

1,4

0,124

95

CC

11,30

1,1

0,193

2,4

43,4

5477

3x185 + 1x95

185

CC

15,70

1,6

0,0991

95

CC

11,30

1,1

0,193

2,5

47,6

6550

3x185 + 1x120

185

CC

15,70

1,6

0,0991

120

CC

12,70

1,2

0,153

2,5

48,5

6798

3x240 + 1x120

240

CC

18,03

1,7

0,0754

120

CC

12,70

1,2

0,153

2,7

53,5

8506

3x240 + 1x150

240

CC

18,03

1,7

0,0754

150

CC

14,13

1,4

0,124

2,7

54,6

8798

3x240 + 1x185

240

CC

18,03

1,7

0,0754

185

CC

15,70

1,6

0,0991

2,8

56,0

9179

3x300 + 1x150

300

CC

20,40

1,8

0,0601

150

CC

14,13

1,4

0,124

2,9

59,6

10766

3x300 + 1x185

300

CC

20,40

1,8

0,0601

185

CC

15,70

1,6

0,0991

2,9

60,8

11129

3x400 + 1x185

400

CC

23,20

2,0

0,047

185

CC

15,70

1,6

0,0991

3,1

67,4

13790

3x400 + 1x240

400

CC

23,20

2,0

0,047

240

CC

18,03

1,7

0,0754

3,2

69,1

14397
