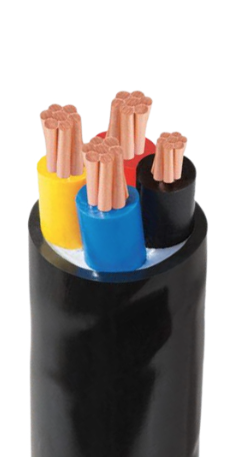

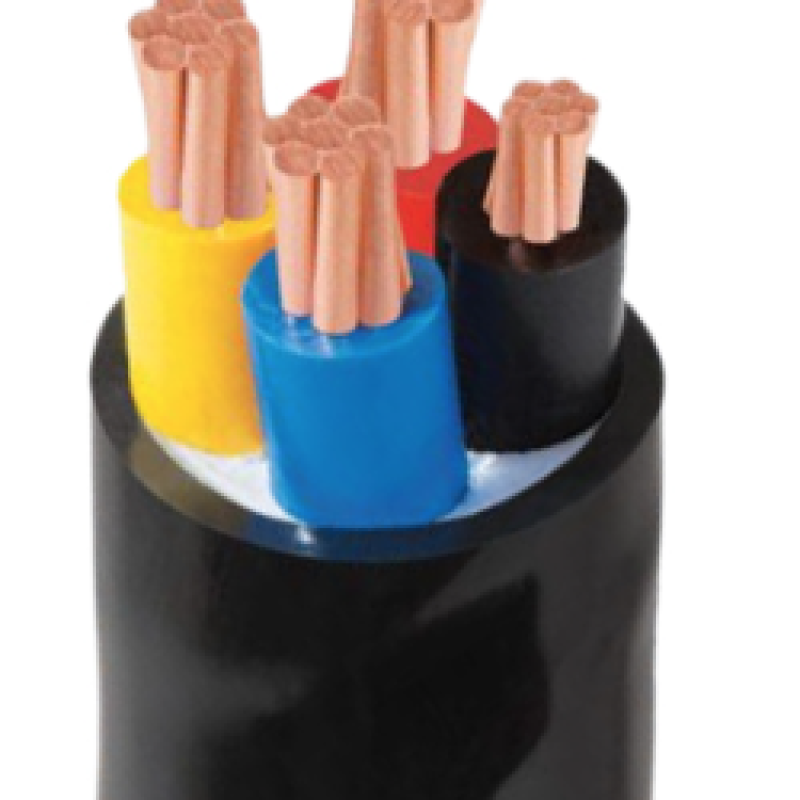

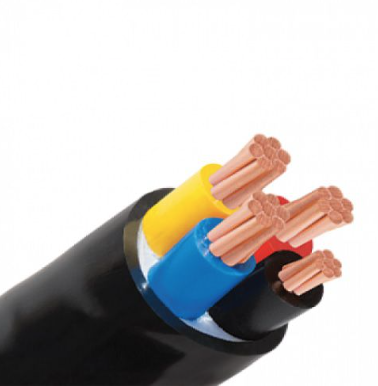

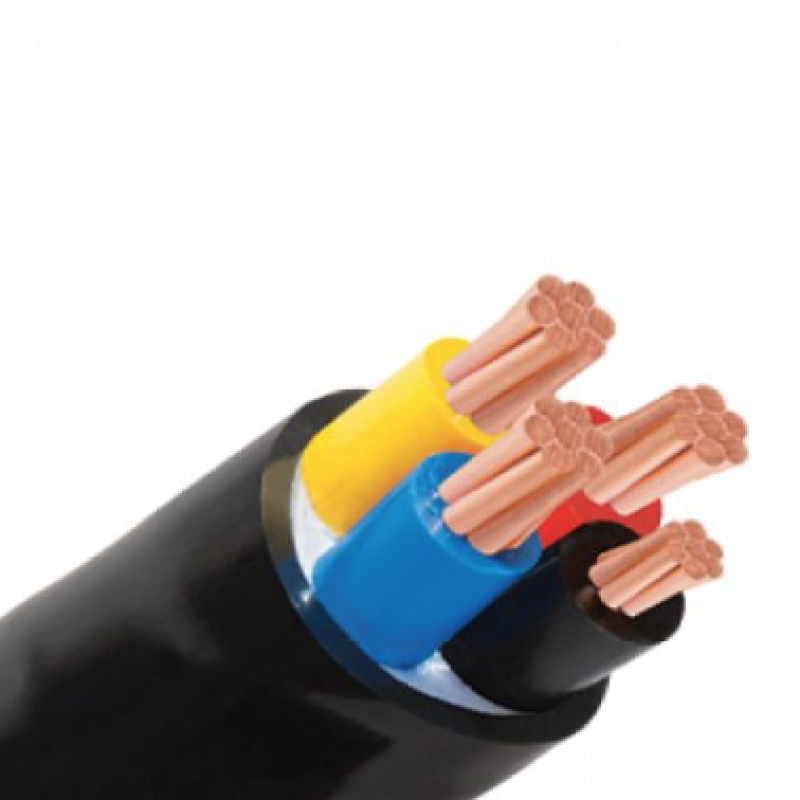

Cáp CVV - 3 pha + 1 Trung Tính ­− 0,6/1 kV

• Cấp điện áp U₀/U: 0,6/1 kV.

• Rated voltage U₀/U: 0,6/1 kV.

• Điện áp thử: 3,5 kV (5 phút).

• Test voltage: 3,5 kV (5 minutes).

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.

• Maximum conductor temperature for normal operation is 70^OC.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:

• Maximum conductor temperature for short-circuit (5s maximum duration) is:

• 140^OC, với tiết diện lớn hơn 300mm².
• 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².

• 140^OC with Nominal area larger than 300mm².
• 160^OC with Nominal area up to and include 300mm².

Tiết diện

danh nghĩa

Nominal

area

Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Chiều dày vỏ danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng⁽*⁾

Approx.

overall diameter

Khối lượng cáp gần đúng⁽*⁾

Approx. mass

Tiết diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

Tiết diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

mm²

mm²

N⁰/mm

mm

mm

Ω/km

mm²

N⁰/mm

mm

mm

Ω/km

mm

mm

kg/km

3x4 + 1x2,5

4

7/0,85

2,55

1,0

4,61

2,5

7/0,67

2,01

0,8

7,41

1,8

14,7

362

3x6 + 1x4

6

7/1,04

3,12

1,0

3,08

4

7/0,85

2,55

1,0

4,61

1,8

16,3

474

3x10 + 1x6

10

CC

3,75

1,0

1,83

6

7/1,04

3,12

1,0

3,08

1,8

17,0

545

3x16 + 1x10

16

CC

4,65

1,0

1,15

10

CC

3,75

1,0

1,83

1,8

19,0

763

3x25 + 1x16

25

CC

5,8

1,2

0,727

16

CC

4,65

1,0

1,15

1,8

22,3

1134

3x35 + 1x16

35

CC

6,85

1,2

0,524

16

CC

4,65

1,0

1,15

1,8

24,3

1420

3x35 + 1x25

35

CC

6,85

1,2

0,524

25

CC

5,80

1,2

0,727

1,8

25,2

1527

3x50 + 1x25

50

CC

8,0

1,4

0,387

25

CC

5,80

1,2

0,727

1,9

28,2

1951

3x50 + 1x35

50

CC

8,0

1,4

0,387

35

CC

6,85

1,2

0,524

1,9

28,8

2049

3x70 + 1x35

70

CC

9,7

1,4

0,268

35

CC

6,85

1,2

0,524

2,0

32,1

2717

3x70 + 1x50

70

CC

9,7

1,4

0,268

50

CC

8,00

1,4

0,387

2,0

33,0

2860

3x95 + 1x50

95

CC

11,3

1,6

0,193

50

CC

8,00

1,4

0,387

2,2

37,0

3664

3x95 + 1x70

95

CC

11,3

1,6

0,193

70

CC

9,7

1,4

0,268

2,2

38,0

3890

3x120 + 1x70

120

CC

12,7

1,6

0,153

70

CC

9,7

1,4

0,268

2,3

40,8

4628

3x120 + 1x95

120

CC

12,7

1,6

0,153

95

CC

11,3

1,6

0,193

2,3

42,0

4893

3x150 + 1x70

150

CC

14,13

1,8

0,124

70

CC

9,7

1,4

0,268

2,4

44,3

5525

3x150 + 1x95

150

CC

14,13

1,8

0,124

95

CC

11,3

1,6

0,193

2,4

45,9

5802

3x185 + 1x95

185

CC

15,70

2,0

0,0991

95

CC

11,3

1,6

0,193

2,6

49,8

6933

3x185 + 1x120

185

CC

15,70

2,0

0,0991

120

CC

12,7

1,6

0,153

2,6

50,7

7182

3x240 + 1x120

240

CC

18,03

2,2

0,0754

120

CC

12,7

1,6

0,153

2,8

56,0

8982

3x240 + 1x150

240

CC

18,03

2,2

0,0754

150

CC

14,13

1,8

0,124

2,8

57,1

9288

3x240 + 1x185

240

CC

18,03

2,2

0,0754

185

CC

15,7

2,0

0,0991

2,8

58,3

9662

3x300 + 1x150

300

CC

20,40

2,4

0,0601

150

CC

14,13

1,8

0,124

3,0

62,5

11362

3x300 + 1x185

300

CC

20,40

2,4

0,0601

185

CC

15,7

2,0

0,0991

3,0

63,7

11741

3x400 + 1x185

400

CC

23,20

2,6

0,047

185

CC

15,7

2,0

0,0991

3,2

70,2

14498

3x400 + 1x240

400

CC

23,20

2,6

0,047

240

CC

18,03

2,2

0,0754

3,3

72,1

15138
